Aeronautique

Solutions de mesure flexible pour les essais de fatigue des avions

Système de mesure extensibles allant du capteur jusqu’au logiciel pour les essais de fatigue des avions.
Essais de fatigue des avions

Avant qu’un avion puisse décoller pour la première fois, il est impératif de le tester sous différents types de charges en fonction de diverses situations de fonctionnement. Les tests se font sur la station d’essais et permettent de tester le comportement de la structure de l’avion soumises à ces différentes situations. Tous les défauts de conception doivent être découverts lors de ces essais.

Les essais de fatigue pour les avions concernent plusieurs applications spécifiques :

  • Essais de matériaux : Essais de fatigue d’échantillons de matériaux
  • Essais de composants : Essais de longévité des composants d’avions comme les ailes, les portes, les pales de rotor etc… pouvant aller jusqu’à des centaines de voies de mesure.
  • Essai en grandeur réelle : Essais de fatigue de la structure entière de l’avion et essai de charge finale, généralement avec des milliers de voies de mesure, la plupart du temps avec des jauges de contrainte.
Essais de fatigue des avions

Les essais de fatigue en grandeur réelle permettent de simuler diverses situations de fonctionnement d’un avion, par exemple des atterrissages, des décollages, de pressurisation ou des dépressurisations de la cabine. Pour ces essais particuliers, un ensemble de types de vol : perturbé, normal, avec atterrissage d’urgence etc. sont définis et les simulations de charges prévues sont appliquées. Typiquement, les essais durent quelques années afin de simuler plusieurs fois la durée de vie des avions.

Essais des matériaux

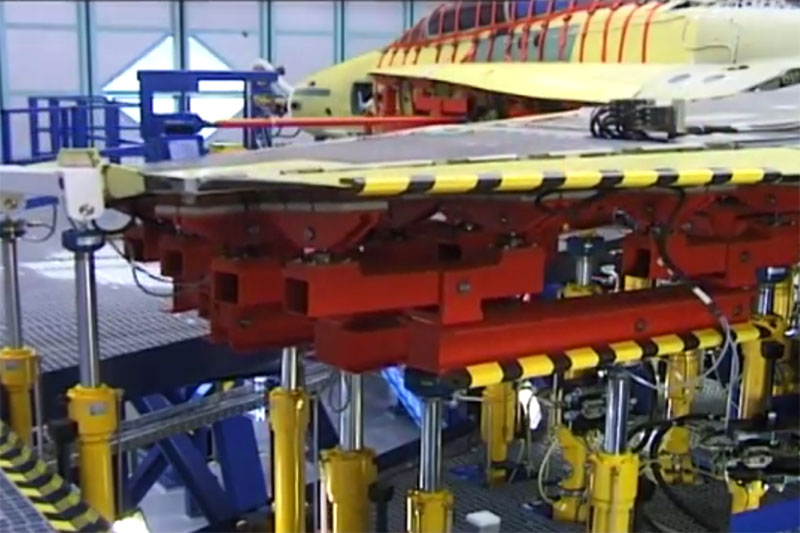

La charge finale est définie comme étant la charge limite déterminée comme facteur de sécurité du temps de vol de l’avion : Par exemple 1.5 fois la charge maximum à laquelle on s’attend à ce que l’aile subisse une fois au cours de sa vie entière. Pour atteindre la charge finale, la charge appliquée est augmentée en plusieurs petites étapes. Une fois à la charge finale, tous les composants de l’aile comprenant aussi les ailerons et les volets doivent fonctionner correctement. Dans certains cas d’essai, la charge est augmentée jusqu’à rupture de l’aile pour s’assurer qu’elle n’a pas été trop fortement construite

Essais de composants

Dans les essais de composants, des charges prévues sur de multiples périodes durant la vie des avions sont appliquées sur les composants seuls. Les portes, les ailes, les pales d’un rotor,  l’empennage et beaucoup d’autres sont ainsi testés sous des charges simulées de vols réels. Cela permet de s’assurer que tous les composants seuls peuvent résister aux charges prévues  avant d’être assemblés pour l’essai de fatigue en grandeur réelle.

Image fournie par IABG

Essais de fatigue des avions

En transport, le poids du matériel coûte cher. C’est pourquoi les fabricants améliorent sans cesse les matériaux employés dans la construction des nouveaux avions. La tendance tend vers les matériaux composites, la fabrication additive, les alliages plus légers et la céramique. Pour tester la résilience de ces matériaux, la charge est appliquée sur des échantillons de ces matériaux. Les échantillons doivent résister à des charges cycliques de traction, de compression, de flexion et de torsion.

La solution HBM présente d’énormes avantages
Universalité
  • Systèmes d’acquisition de données centralisés ou répartis de quelques voies jusqu’à des milliers de voies de mesure
  • Câblage breveté en 3 fils ou 4 fils des jauges de contrainte pour éliminer les  résistances de longueur de fils
  • Alimentation à Courant Continu pour les hautes vitesses ou à Fréquence Porteuse pour supprimer au maximum le bruit
  • Connexion facile au système de contrôle par l’intermédiaire de sorties analogiques, de la bibliothèque de lien dynamique (DLL) ou de l’EtherCAT®*
Conception sur mesure
  • Solutions logicielles intuitives pour un petit nombre ou un grand nombre de voies de mesure
  • Diffusion mondiale des données de mesure via l’architecture-serveur du client
  • Visualisations et calculs spécifiques adaptés à l’application
  • Intégration de calculs temps réel sophistiqués adaptés aux besoins du client
  • Acquisition de données numériques provenant de bus standard utilisés en avionique (ARINC 429, MIL-STD-1553)
Fiabilité
  • Solutions utilisées et éprouvées depuis des décennies
  • Plus de 100 000 voies de mesure sur le terrain
  • Chaine de mesure complète du capteur au logiciel en passant par l’amplificateur, prête à l’emploi
  • Intégration sans problème de jauges, capteurs et interrogateurs optiques (fibres optiques à réseaux de Bragg)
  • Équipe d’ingénieurs disponible pour l’installation et le support (à distance et localement)
Produits concernés
MGCplus – Système DAQ pour laboratoires

MGCplus est le système d’acquisition numérique complet, modulable et configurable de HBM destiné au essais en laboratoire.

catman Enterprise

La meilleure manière de manipuler facilement des systèmes d’acquisition de données avec de très nombreux voies de mesure

Logiciel d’acquisition catman

Le logiciel DAQ catman permet de visualiser, d’automatiser, de stocker et de reporter des données même pendant la prise de mesure pour donner des résultats fiables et sûrs.

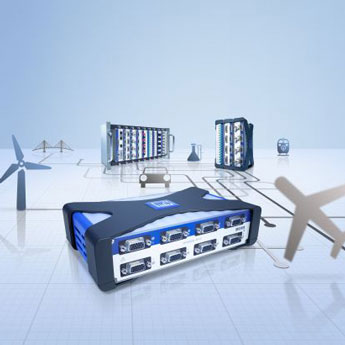

QuantumX – Système DAQ universel et distribuable

L’outil parfait pour toutes vos mesures.

CANHEAD – Système d’acquisition de données distribué

Système d’amplification réparti pour l’analyse expérimentale des contraintes et des essais de structures

Jauges de contrainte

HBM propose une très large gamme de jauges de contrainte électriques et optiques pour l’analyse des contraintes et la fabrication des capteurs
